便攜式太陽能電池測試儀——IV曲線測試儀

每個光伏組件的技術規格書上，都會(huì )附“IV曲線圖”，這是什么東西？其實這是電流 - 電壓曲線圖，是用于描述光伏組件在不同光照條件和負載下，其輸出電流與輸出電壓之間關系的特性曲線。

IV曲線圖通常呈現為一條從原點開始的曲線，橫軸表示電壓（V），縱軸表示電流（I）。隨著電壓增加，電流先保持相對穩定，然后急劇下降。這種形狀源于光伏電池的二極管特性和光生電流的疊加效應。

它展示了光伏組件在不同工作條件下的電流和電壓關系，是評估組件性能的重要依據。

IV曲線圖中包含幾個關鍵參數：

短路電流（Isc），當組件輸出端短路時的電流值，對應電壓為零。

開路電壓（Voc），當組件負載電阻為無窮大時的電壓值，對應電流為零。

最大功率點（MPP），組件輸出功率最大的工作點，通常位于曲線的“膝蓋”位置。

通過IV曲線可以評估光伏組件的發電效率和性能是否符合標準。當實際測量的IV曲線與標準曲線存在偏差時，可能表明組件存在性能問題，如陰影遮擋、電池片損壞或旁路二極管故障。

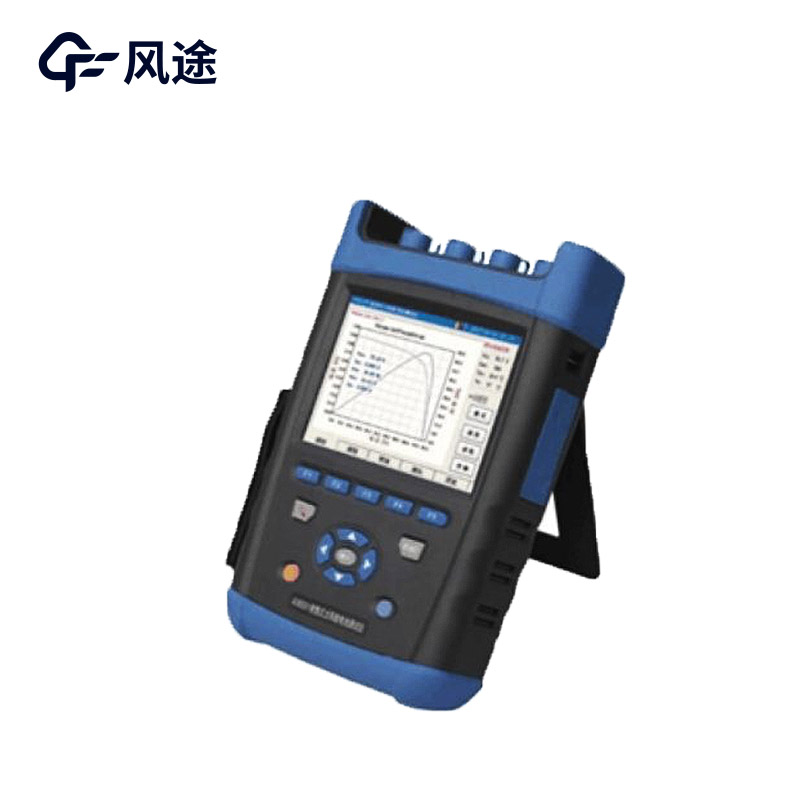

便攜式太陽能電池測試儀通過向光伏組件施加不同的電壓值，并測量相應的電流輸出，從而繪制出IV曲線。這條曲線能夠直觀展示光伏組件在不同電壓下的電流響應特性，為性能評估、質量控制和故障診斷提供重要依據。測試儀在工作時，需要對光伏組件施加連續的變化量，并快速響應，以得出準確的IV曲線圖。還需要進行多次測量，以消除誤差，并將測試結果與標準曲線比對，確保測試結果的準確性。
